50MHz 70W ダミーロードの制作 by 7M4MON
2008/12/04
![](dummy1.jpg)
主役の抵抗器は2002年頃に秋葉原の鈴商にて一個150円くらいで買ったニッコームの無誘導抵抗。
(RPF-10シリーズかな・・・)
10Wの7パラなので、放熱に気を遣えば70Wまで大丈夫という計算です。
裏面はこんな感じで
![](dummy2.jpg)
カッターで切れ目を入れて、ちょっとむいてラジオペンチでぴゅるぴゅるっと銅をはがしていくと出来ます。
VNAで特性を見てみます。
〜500MHz リターンロス
![](SCRN00.JPG)
〜500MHz VSWR
![](SCRN01.JPG)
〜500MHz Sパラ
![](SCRN02.JPG)

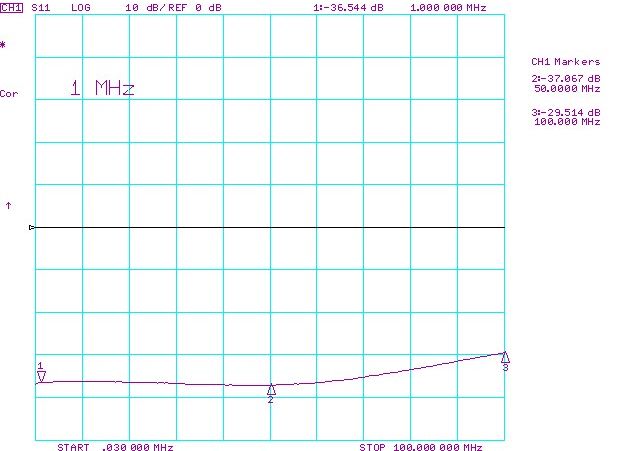

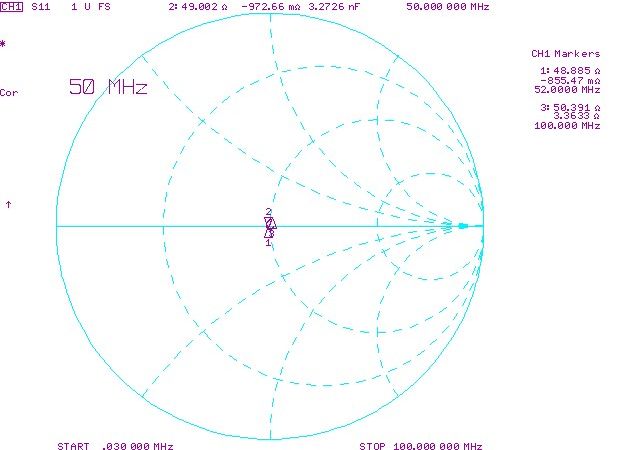

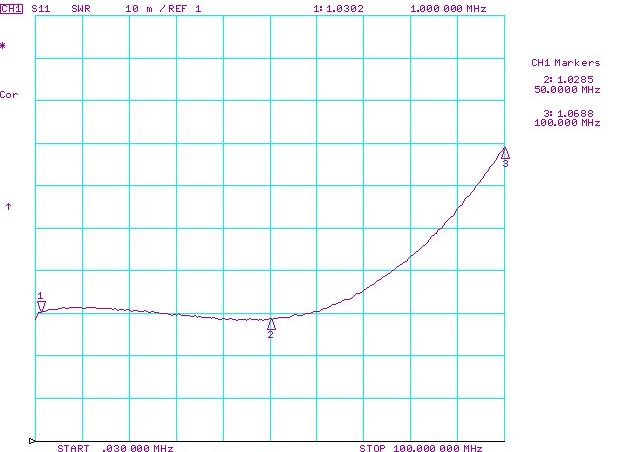

50MHzまでほぼフラットな特性で、リターンロスは36dBもあります。
144MHzでもVSWRは1.16のようです。
![](dummy3.jpg)
さすがに裸ではアッチッチになりそうなので、ヒートシンクを付けてケースに収めました。
ヒートシンクはジャンク箱に転がっていたGIGABYTEのマザーから奪ったもの。
ヒートシンクをのせて…
![](giga1.jpg)
![](giga2.jpg)
ハンドニブラで四角に穴空け。
![](casein.jpg.JPG)
このあと、RF INのMコネクタとファン用の2.1φのDCジャックを付けました。
ケースによる影響を見てみました。
![](vswr.jpg)
![](rloss.jpg)
50MHzでVSWR=約1.2になりました。
300MHzまで広げてみます。
![](vswr2.jpg)
![](rloss2.jpg)
![](smith2.jpg)
と言うわけで、50MHzまでなら使えそうという結果になりました。。
一個あたりの耐入力が10Wなので、十分に放熱すれば70Wまでは耐えられるはずです。
